【理事单位】饰界设计 | 中建深装打造新、川合作新名片

来源:中建深装



提笔点苍穹

落笔绘饰界

在中建深装高质量发展的征程上

深装人用创意展示建筑设计的巧思

用真心赋予城市生命与活力

用匠心描绘着国家发展的壮丽画卷

触摸城市肌理脉搏

品味设计灵魂韵味

以设计之眼看“大美饰界”

本期带您走进

智慧医疗医学中心二期产业园区项目

体验创新型现代都市产业的独特魅力

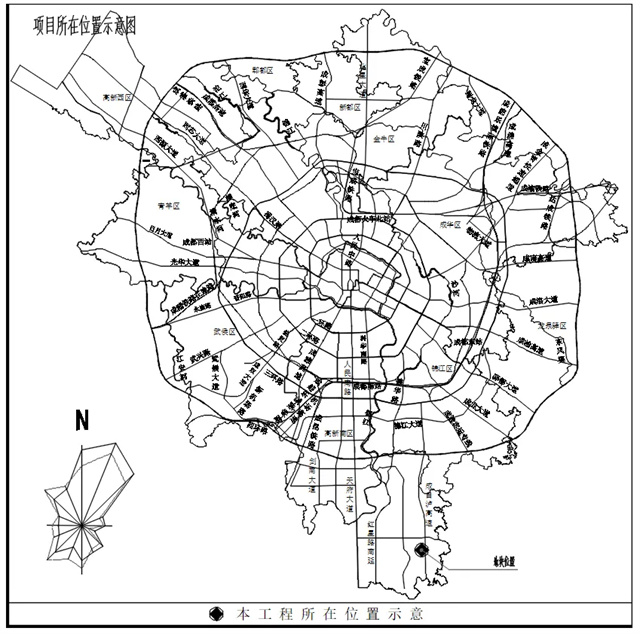

图片 4.jpg

#项目区位图


项目位于我国西部省份与新加坡合作开发建设的

成都新川创新科技园内

是新、川双方深化合作的重要平台

由9栋高楼及附属裙楼组成

总建筑面积30.8万平米

幕墙面积约18万平米

建筑幕墙最大高度102.05米

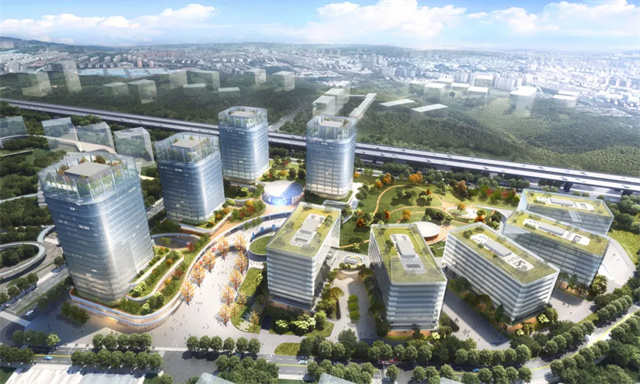

图片 5.jpg

#项目区位图


项目功能定位为

商务办公楼、研发楼、办公配套服务设施

商业及地下车库等


图片 6.jpg

#项目区位图


设计引领 创新先行

本工程幕墙系统主要包括

横明竖隐玻璃幕墙、悬挑导风板幕墙

铝板幕墙、铝合金格栅等

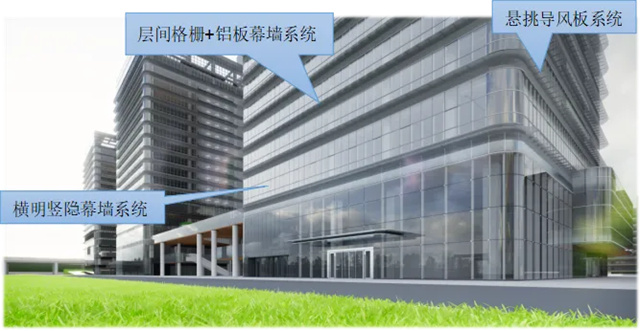

图片 7.jpg

#幕墙系统图解


横明竖隐玻璃幕墙系统

作为本工程体量最大的系统

玻璃面积6.3万平方米

系统采用的是深装自主设计的

S70构件式闭口横梁玻璃幕墙系统

该横竖连接设计为无序安装

采用铝合金插芯+不锈钢销钉组合的连接方式

可大大提高施工效率

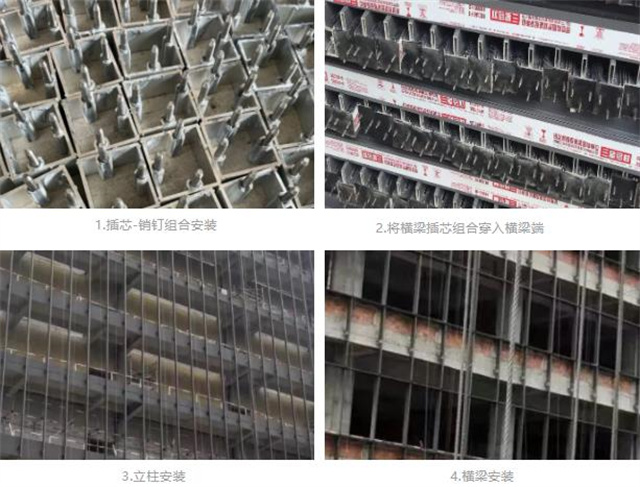

#S70构件式闭口横梁玻璃幕墙系统横梁安装图解


本系统型材适用性

及辅料、配件的通用性较强

可有效的减少材料种类



#基层龙骨安装图解

图片 16.jpg

#实景图


悬挑导风板幕墙系统

本工程塔楼层间均有导风板幕墙系统

通过设计不锈钢夹具栓接于铝合金立柱之上

多次优化夹具造型

打样确认最终方案


图片 17.jpg

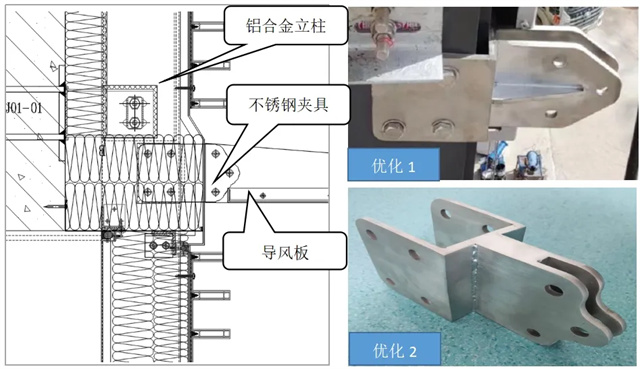

#导风板系统图解


通过使用不锈钢夹具的设计

保证了立柱的连续安装

同时内侧玻璃幕墙安装完成之后

再安装导风板

大大提高了现场施工工效

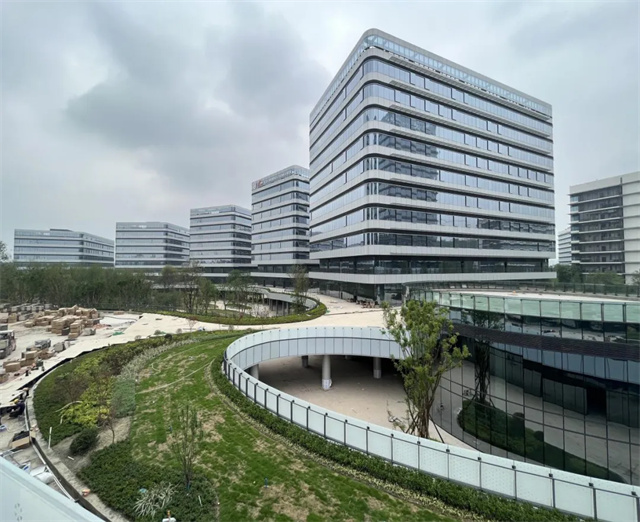

图片 18.jpg

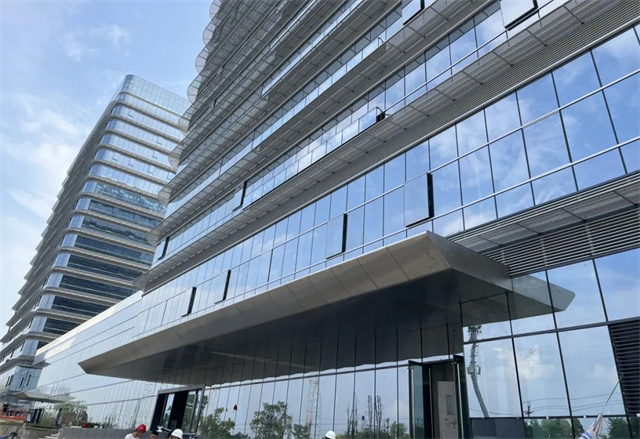

#实景图

图片 19.jpg

#实景图


装配设计 提升工效

后置埋件与转接件设

针对传统框架式幕墙焊接量大

存在大量的高空焊接作业

团队提出了新的设计思路:

“埋件与转接件一体化设计”

通过在加工区把埋件和转接件焊接在一起

经刷防锈漆之后

直接整体装配式安装

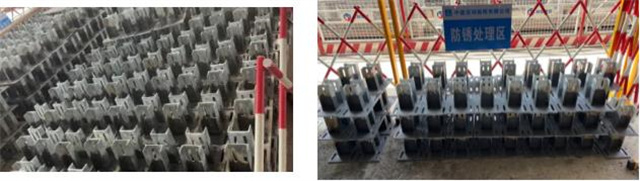

#埋件与转接件一体件


本项目通过多次试验

总结出可通过增大转接件间距至65毫米

(对应60毫米的铝合金立柱)

以此保证横向调节空间

与转接件孔对应的立柱孔

可采用充电式手枪钻现场配钻

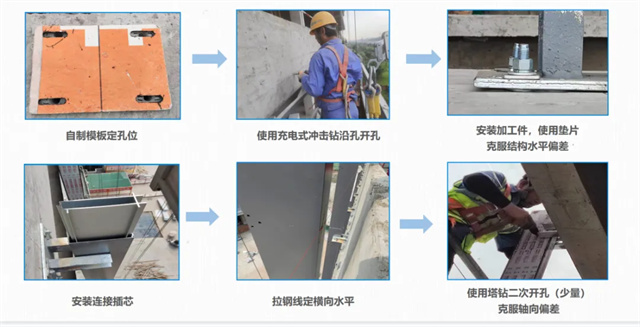

图片 22.jpg

#施工工序


本工程共计16200个一体件

通过此方案的设计

相较传统安装方式提升约22%的工效

同时可有效降低

火灾、高坠等事故率

同时也便于质量监控

也可有效提高

工程焊接质量和防锈作业质量

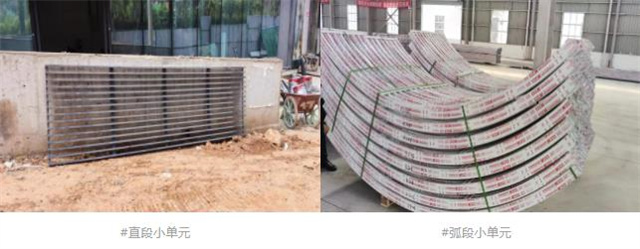

格栅装配式安装

本工程格栅面积共计1.5万平方米

项目团队通过装配式设计的方案

共划分了7000个小单元

每个小单元由4-5个分格组成一樘

每一樘由格栅方管及背筋

通过不锈钢铆钉连接在一起

在加工厂根据预制模具组装完成之后

运至现场吊装


图片 23.jpg


图片 26.jpg

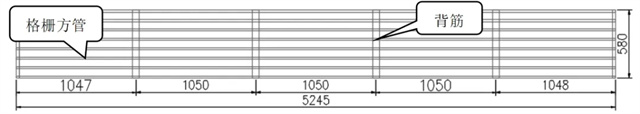

#格栅组装图

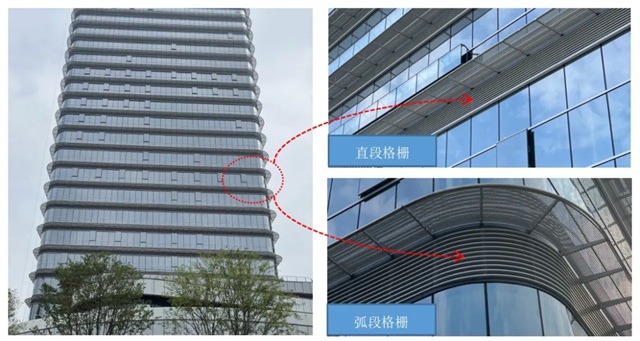

通过此方案的设计

保证了格栅与格栅的直线度

提高了现场施工效率


优质可靠 新材料运用

本工程消防排烟窗面积

共计1.5万平方米

均使用了岩棉夹芯板作为开启窗面层

该材料是以岩棉为芯材

以铝板为面材

经压制复合而成的夹芯板

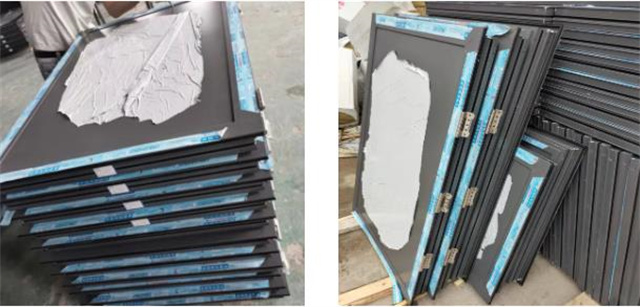

#组框完成后的消防排烟窗


它具有

尺寸可定制、重量较轻

防火、保温隔热、吸音隔声等显著的特点

通过在本项目的运用

不但满足了建筑物保温隔热、隔声、防火等要求

更达到了

优质、高效、可靠、安全的目标


BIM设计化繁为简

本工程千人会议中心是异形结构

设计团队通过BIM建模

快速生成面材和龙骨加工模型

一键生成加工数据及加工图

快速完成了4毫米厚定制双曲造型锥芯复合板

所有异形材料下单,准确率为100%

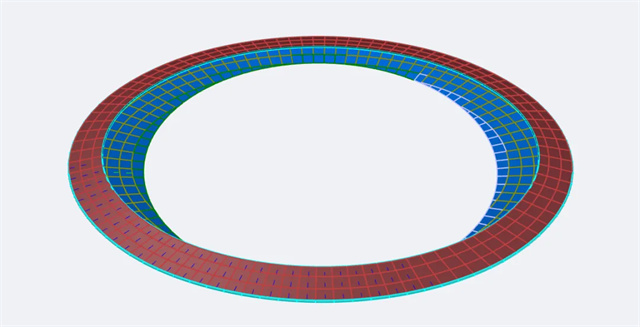

图片 29.jpg

#BIM模型

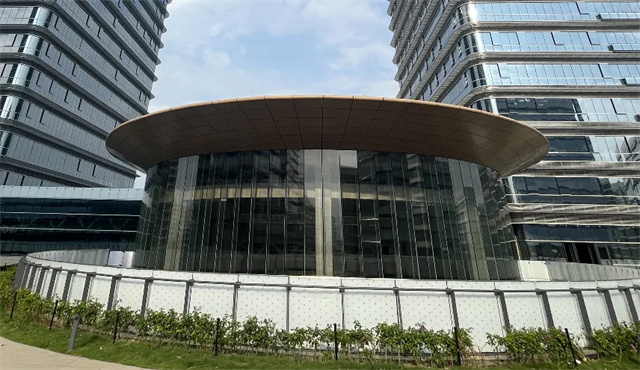

图片 30.jpg

#实景照片


匠心铸造品质,品质成就未来

中建深装将充分发挥设计引领优势

加快设计创新,推动绿色发展

扎实提升设计管理水平

不断谱写企业高质量发展新篇章!
